Филин-3
(жучок
дальностью 1 км )
Советую
его собрать.
Почти все
экземпляры Филина
у меня начанали
работать сразу,уверенная
связь с
хорошим
приёмником
достигала
Технические
характеристики
Рабочая
частота 96 МГц
Тип
модуляции частотная
Дальность
приёма от
100 до
Питание 9 В(элемент
типа "Крона")
Выходная
мощность не менее 50
мВт
Потребляемый
ток не
более 25 мА
Время
непрерывной
работы не
менее 12 часов
Чувствительность
микрофона 6-

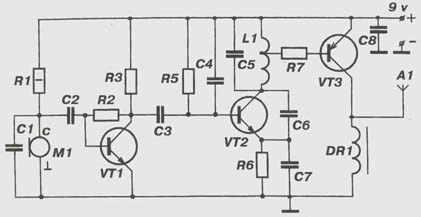

VT1 - КТ3130Б9
VT2 - КТ368А9
VT3 - КТ3126Б
R1 - 12 кОм
R2 - 300 кОм
R3 - 4,7 кОм
R5 - 20 кОм
R6 - 200 Ом
R7 - 200 Ом
С1 - 100 пФ
С2 - 0,1 мкФ
С3 - 0,1 мкФ
С4 - 500...1000 пФ
С5 - 22 пФ
С6 - 12 пФ
С7 - 39 пФ
С8 - 33 нФ
Микрофон
М1 типа МКЭ-332
или
зарубежный
аналог
Длина
антенны А1-
L1 - 6 витков на оправке
диаметром
Дроссель DR1
содержит 20
витков
провода
диаметром
Примечания:
1.
Конденсатор
С8 паять с
обратной
стороны платы.
2.
Конденсатор
С1 паять на
микрофон М1 .
3. П1,П2 -
перемычки
для подачи
питания.
4. пн -
навесная
пайка.
Устройство
представляет
собой
микропередатчик ,работающий
на одной из
свободных
частот FM-диапазона
.
Приёмным
устройством
может
служить любой
радиоприёмник
,имеющий
"Западный
диапазон УКВ
(FM 88-108 МГц).
При
эксплуатации
устройства,его
антенна
должна быть
расположена
вертикально
и удалена от металических
предметов.
Приёмник
следует
выбирать с максимальной
чувствительностью.Выполнение
этих условий
обеспечивает
максимальную
дальность
действия.
