Последний вариант схемы МД с полностью цифровой обработкой сигнала.

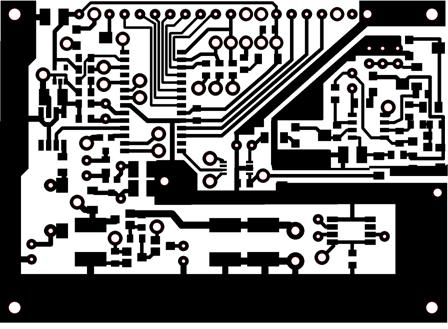

Печатная плата 75х54мм (по размеру LCD):
верх
Плата двусторонняя под пистоны.
Использован корпус G1202B 111х82.5х38мм. Клавиатура 3хСН-02. Питание 6хNiMH
2000mAч. ПО "долизывается". "На столе" удалось получить
35см на пятак. Как будет в поле - посмотрим. ПО будет выложено после проведения полноразмерных полевых
испытаний с кратким описанием всей конструкции. Видимо, ближе к осени.
Последний вариант прошивки. Здесь.
Короткие полевые испытания показали, что вполне работоспособна.
Теперь, что называется, нужна наработка статистики. Делайте. Все вопросы,
предложения, пожелания будут рассмотрены. Что-то учтено. Краткая инструкция по
эксплуатации здесь.
Фото платы
Схема размещения деталей.

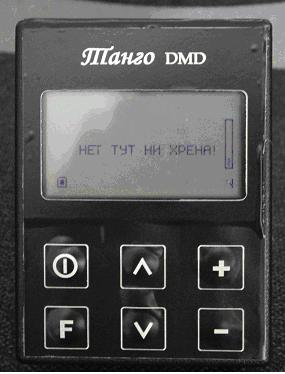

Внешний
вид:
Последний вариант прошивки (версия v2.2)
ВАЖНО! R10, R11, VD2, VD3 не ставить!
Информация для "очумелых ручек" ;)) Неделю потратил на "оживление" LCD-дисплея от DECT телефона ASCOM AVENA. Надпись на дисплее ASHSC783 R3.1. Выглядит приблизительно вот так. Это графический дисплей 101Х34 точки. Контроллер PCF8558 адрес 0111101. Строка служебных символов управляется 6 младшими битами DISPLY DATA в Y0.
