Преобразователи напряжения

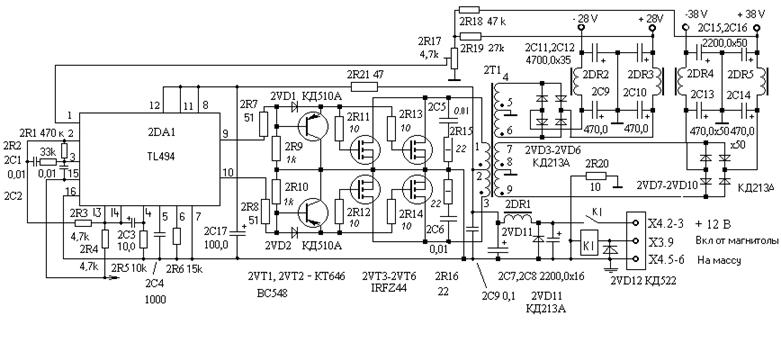

Инвертор для автомобильного усилителя.

Выполнен по схеме двухтактного трансформаторного каскада. В качестве силовых элементов применены МДП ключи. Схема управления со стабилизацией выходного напряжения выполнена на микросхеме ШИМ регулятора TL494, обратная связь по напряжению заведена только с плюсовых источников питания, стабилизация минусовых источников осуществляется косвенным путем.

Преобразователь включается контактами реле К1 по сигналу от магнитолы. При отсутствии такого выхода можно на передней панели автомобиля установить выключатель, который будет подавать 12 В на реле включения. Трансформатор 2T1 намотан на двух вместе сложенных кольцах К42х28х10 марки 2000НМ1. Число витков первичной обмотки - 2х6, вторичной обмотки - 2a: 2x16 витков, обмотки 2б: 2х22 витка. Сечение выбирается исходя из среднего тока ,например 20А. Плотность тока берем 5 А на 1мм2. Получается сечение 4мм2. Дроссели фильтров 2DR2-2DR5 можно намотать на отрезках ферритовых стержней диаметром 6 мм проводом ПЭВ 0,8 мм , число витков 20.



Схема преобразователя по аналогичной схеме:

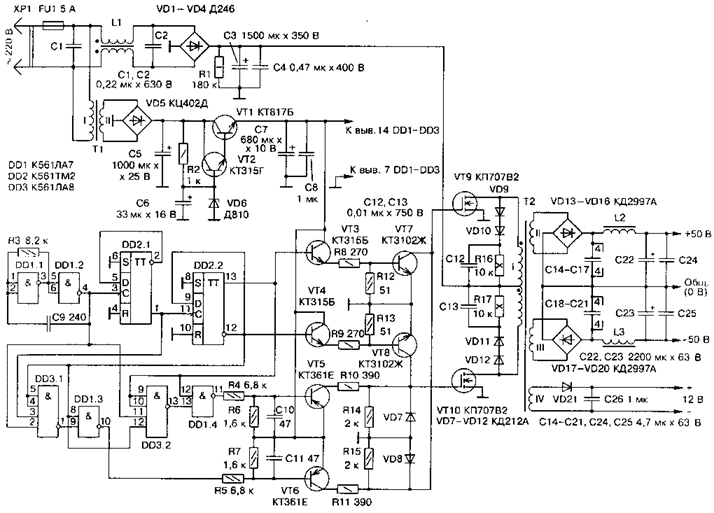

Сетевой импульсный блок питания для УМЗЧ:



Входное напряжение ИБП - 180...240 В, номинальное выходное напряжение (при входном 220 В) - 2х50 В,

максимальная мощность нагрузки - 800 Вт, рабочая  частота преобразователя - 90 кГц.

Устройство управления преобразователем выполнено на микросхемах DD1-DD3.
Питается оно от отдельного стабилизированного источника, состоящего из
понижающего трансформатора Т1, выпрямителя VD5 и стабилизатора напряжения на
транзисторах VT1, VT2 и стабилитроне VD6. На элементах DD1.1, DD1.2 собран
задающий генератор, вырабатывающий импульсы с частотой следования около 360 кГц.
Далее следует делитель частоты на 4, выполненный на триггерах микросхемы
DD2.

Трансформатор Т1 с напряжением вторичной обмотки
11... 13 В при токе нагрузки не менее 150 мА. Катушку L1 сетевого фильтра
наматывают на ферритовом (М2000НМ1) кольце типоразмера К31Х18,5х7 проводом ПЭВ-1
1,0 (2х25 витков), трансформатор Т2 - на трех склеенных вместе кольцах из
феррита той же марки, но типоразмера К45х28х12. Обмотка I содержит 2х42 витка
провода ПЭВ-2 1,0 (наматывают в два провода), обмотки II и III - по 7 витков (в
пять проводов ПЭВ-2 0,8), обмотка IV - 2 витка ПЭВ-2 0,8. Между обмотками
прокладывают три слоя изоляции из фторопластовой ленты. Магнитопроводы дросселей
L2, L3 - ферритовые (1500НМЗ) стержни диаметром 6 и длиной 25 мм (подстроечники
от броневых сердечников Б48). Обмотки содержат по 12 витков провода ПЭВ-1 1,5.

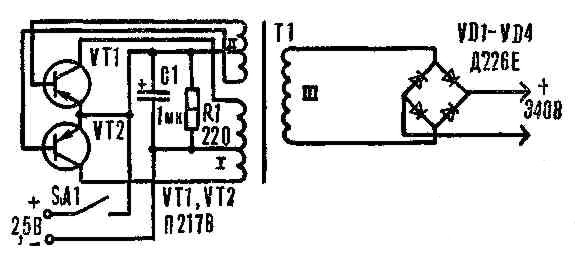

Преобразователь для фото-вспышки:

Трансформатор Т1 намотан на сердечнике Ш1 5Х15. Обмотка 1 содержит 18+18 витков провода ПЭВ-1 0,41, II — 12+14 витков ПЭВ-1 0,2, а обмотка 111— 300 витков ПЭВ-1 0,1.

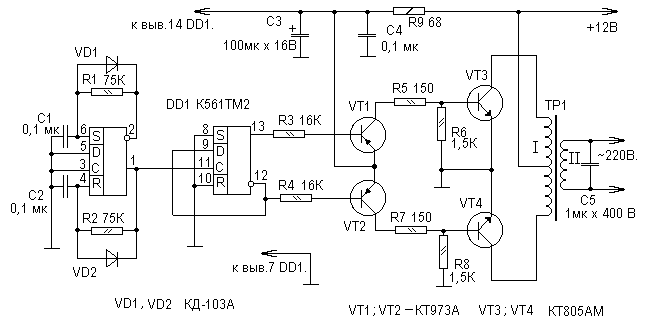

ПРЕОБРАЗОВАТЕЛЬ НАПРЯЖЕНИЯ 12/220 В., 50 Гц.

Выходная мощность около 30 Вт. Под нагрузкой потребляет ток около 2,5 А. Преобразователь содержит задающий генератор на частоту 100Гц на триггере DD1.1, делитель частоты на 2 на триггере DD1.2, предварительный усилитель на транзисторах VT1, VT2 и усилитель мощности на транзисторах VT3,VT4, нагруженный трансформатором Т1. Трансформатор Т1 можно перемотать из любого сетевого трансформатора мощностью 30...50 Вт. Все вторичные обмотки удаляют (сетевая будет служить обмоткой II), а вместо них наматывают проводом ПЭЛ или ПЭВ-2 1,28 две полуобмотки, каждая с числом витков, соответствующим коэффициенту трансформации около 20 по отношению с оставленной обмоткой на 220 В
